Padló, Lábazat csomópontok
Lábazati megoldások
02.27. Lábazati csomópont feltöltött terasszal, térburkolattal Xella
02.28. Lábazati csomópont 30 cm-es fallal Xella
02.42. Utólagos hőszigetelés YTONG Multipor ásványi hőszigetelő lappal Xella
01.01. Lábazati megoldás SILKA mészhomoktégla teherhordó falszerkezet SILKA burkoló előtétfallal Xella


Talajon fekvő padló
Külső teherhordó fal lábazata
PTH 44 HS + vékonyvakolat 2.2.1.a Wienerberger
PTH 44 HS + vékonyvakolat 2.2.1.b Wienerberger
PTH 38 HS + vékonyvakolat 2.2.2.a Wienerberger
PTH 38 HS + vékonyvakolat 2.2.2.b Wienerberger
PTH 30 HS + vékonyvakol 2.2.3.a Wienerberger
PTH 30 HS + vékonyvakol 2.2.3.b Wienerberger
PTH 38 N+F + vékonyvakolat 2.2.4.a Wienerberger
PTH 38 N+F + vékonyvakolat 2.2.4.b Wienerberger
PTH 30 N+F + téglaburkolat 2.2.5. Wienerberger
PTH 25 N+F + téglaburkolat 2.2.6. Wienerberger
PTH 30 HS + téglaburkolat 2.2.7 Wienerberger
Zsalukő lábazat, alápincézetlen épület esetén Leier

Díszburkolatok
02.29. Homlokzati fal független díszburkolattal, hőszigetelés nélkül Xella
02.30. Homlokzati vázkitöltő fal független, légréteges burkolattal, hőszigeteléssel Xella

Talajon fekvõ padló hőszigetelés

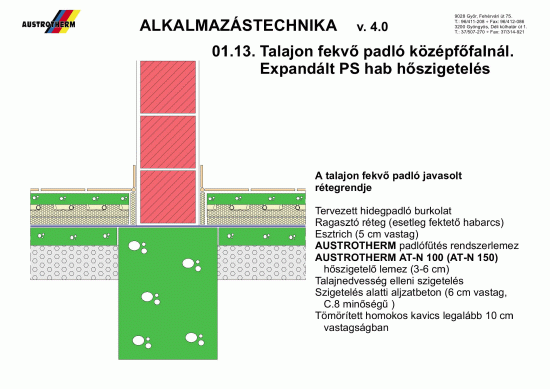

01.13. Talajon fekvő padló középfőfalnál. Expandált PS hab hőszigetelés Austrotherm

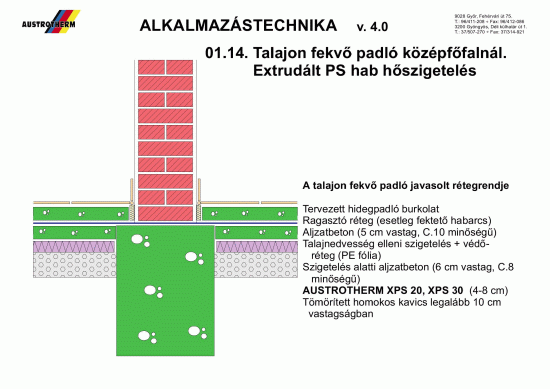

01.14. Talajon fekvő padló középfőfalnál. Extrudált PS hab hőszigetelés Austrotherm

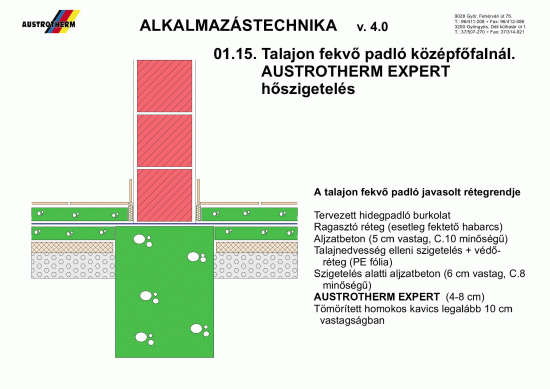

01.15. Talajon fekvő padló középfőfalnál. AUSTROTHERM EXPERT hőszigetelés Austrotherm

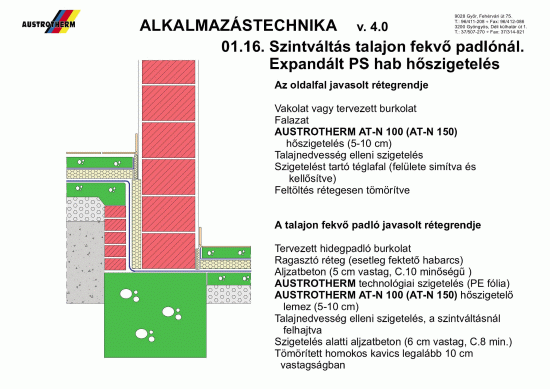

01.16. Szintváltás talajon fekvő padlónál. Expandált PS hab hőszigetelés Austrotherm

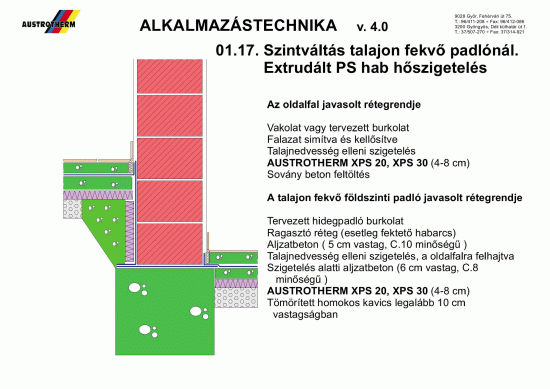

01.17. Szintváltás talajon fekvő padlónál. Extrudált PS hab hőszigetelés Austrotherm

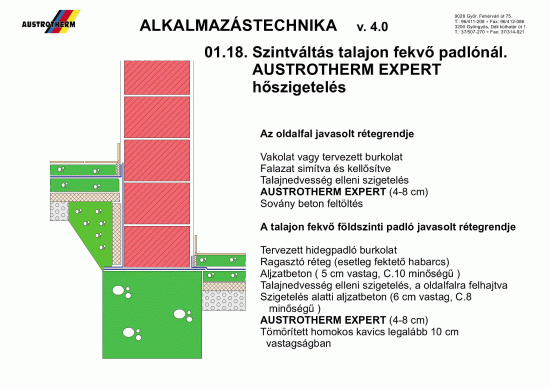

01.18. Szintváltás talajon fekvő padlónál. AUSTROTHERM EXPERT hőszigetelés Austrotherm

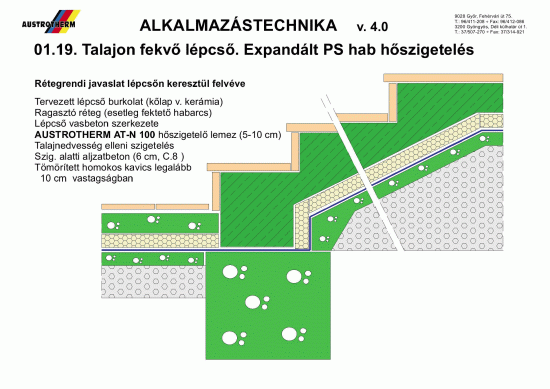

01.19. Talajon fekvő lépcső. Expandált PS hab hőszigetelés Austrotherm

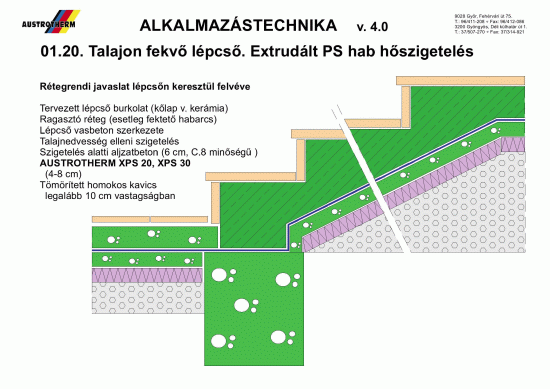

01.20. Talajon fekvő lépcső. Extrudált PS hab hőszigetelés Austrotherm

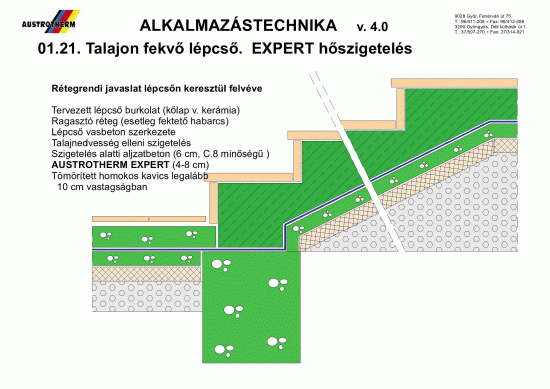

01.21. Talajon fekvő lépcső. EXPERT hőszigetelés Austrotherm

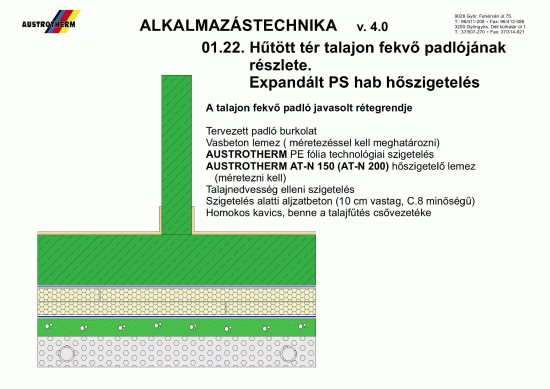

01.22. Hűtött tér talajon fekvő padlójának részlete. Expandált PS hab hőszigetelés Austrotherm

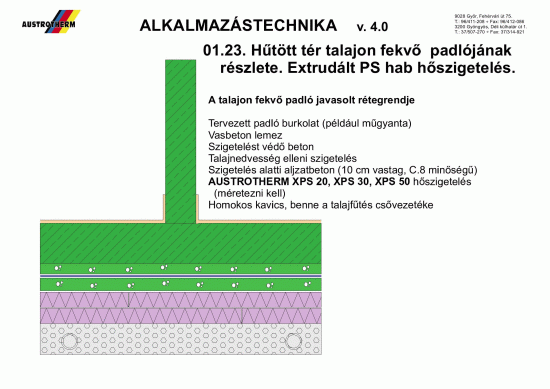

01.23. Hűtött tér talajon fekvő padlójának részlete. Extrudált PS hab hőszigetelés. Austrotherm

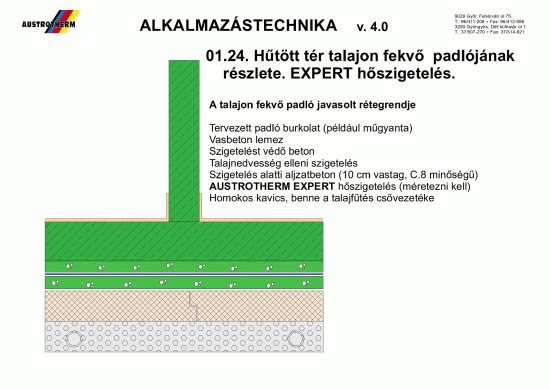

01.24. Hűtött tér talajon fekvő padlójának részlete. EXPERT hőszigetelés Austrotherm

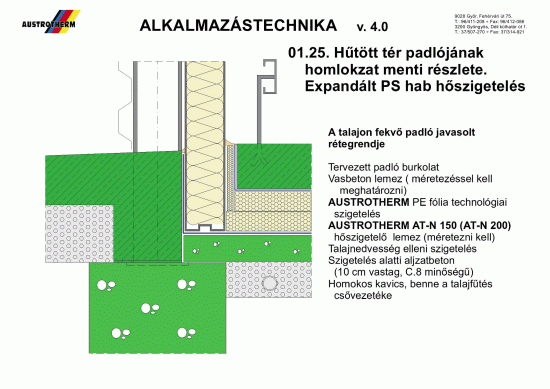

01.25. Hűtött tér padlójának homlokzat menti részlete. Expandált PS hab hőszigetelés Austrotherm

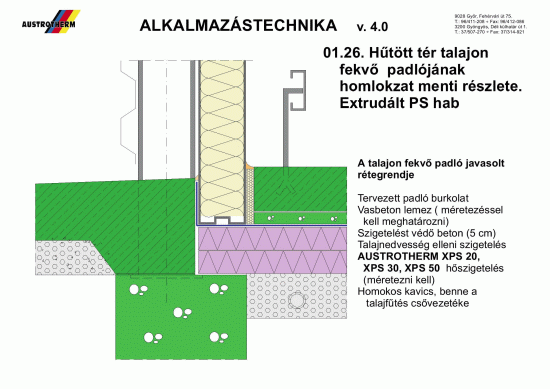

01.26. Hűtött tér talajon fekvő padlójának homlokzat menti részlete. Extrudált PS hab Austrotherm

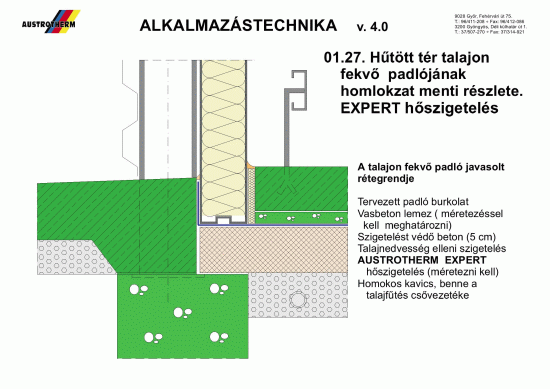

01.27. Hűtött tér talajon fekvő padlójának homlokzat menti részlete. EXPERT hőszigetelés Austrotherm

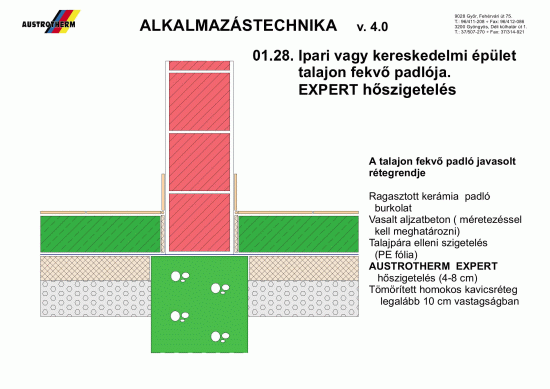

01.28. Ipari vagy kereskedelmi épület talajon fekvő padlója. EXPERT hőszigetelés Austrotherm

Lábazat és talajon fekvõ padló csatlakozás

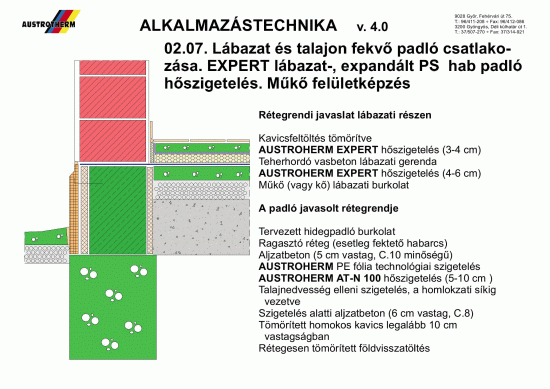

02.07. Lábazat és talajon fekvő padló csatlakozása. EXPERT lábazat-, expandált PS hab padló hőszigetelés. Műkő felületképzés Austrotherm

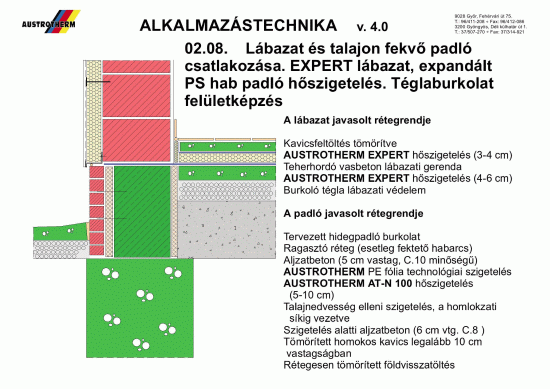

02.08. Lábazat és talajon fekvő padló csatlakozása. EXPERT lábazat, expandált PS hab padló hőszigetelés. Téglaburkolat felületképzés Austrotherm

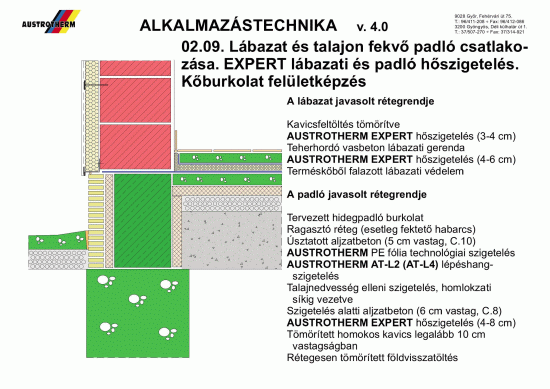

02.09. Lábazat és talajon fekvő padló csatlakozása. EXPERT lábazati és padló hőszigetelés. Kőburkolat felületképzés Austrotherm

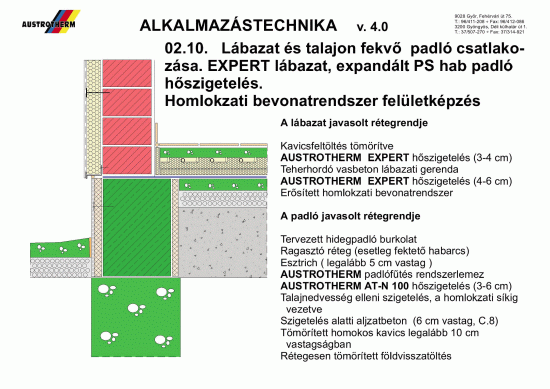

02.10. Lábazat és talajon fekvő padló csatlakozása. EXPERT lábazat, expandált PS hab padló hőszigetelés. Homlokzati bevonatrendszer felületképzés Austrotherm

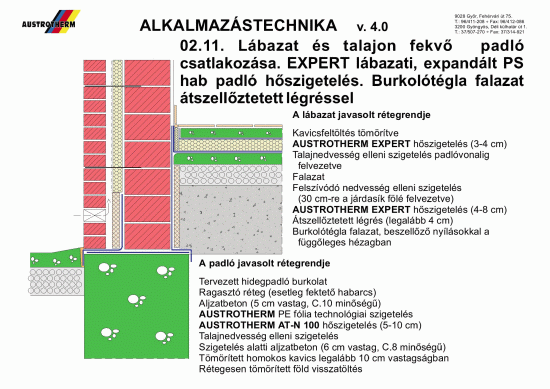

02.11. Lábazat és talajon fekvő padló csatlakozása. EXPERT lábazati, expandált PS hab padló hőszigetelés. Burkolótégla falazat átszellőztetett légréssel Austrotherm

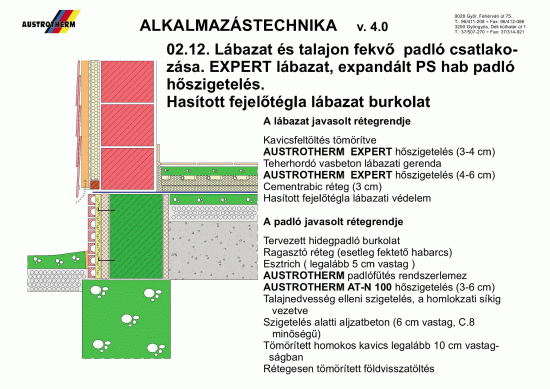

02.12. Lábazat és talajon fekvő padló csatlakoz ása. EXPERT lábazat, expandált PS hab padló hőszigetelés. Hasított fejelőtégla lábazat burkolat Austrotherm

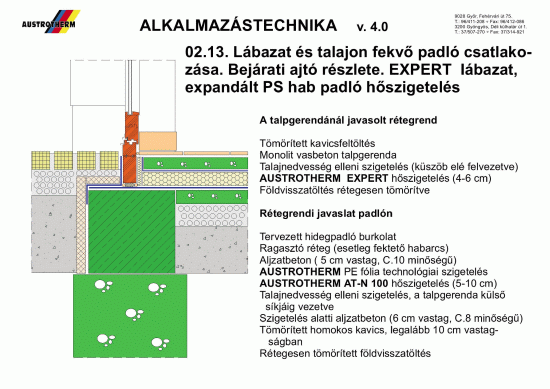

02.13. Lábazat és talajon fekvő padló csatlakoz ása. Bejárati ajtó részlete. EXPERT lábazat, expandált PS hab padló hőszigetelés Austrotherm

Szerelt könnyűszerkezetes épület lábazata

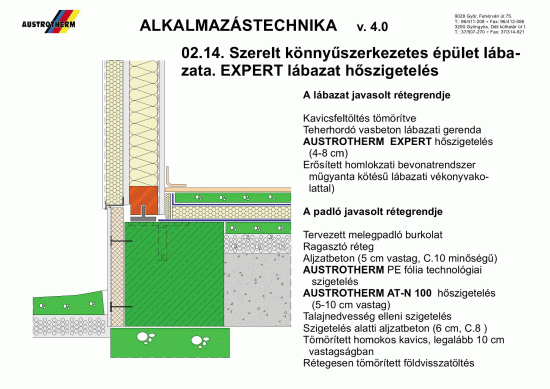

02.14. Szerelt könnyűszerkezetes épület lábazata. EXPERT lábazat hőszigetelés Austrotherm

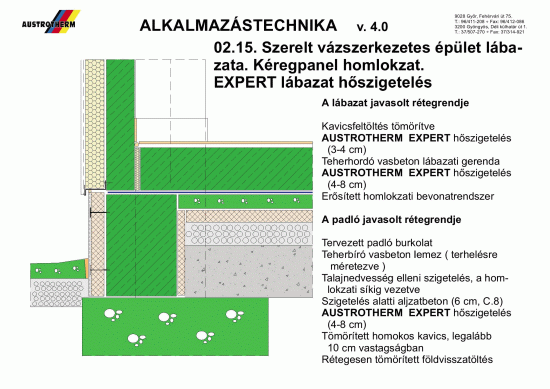

02.15. Szerelt vázszerkezetes épület lábazata. Kéregpanel homlokzat. EXPERT lábazat hőszigetelés Austrotherm

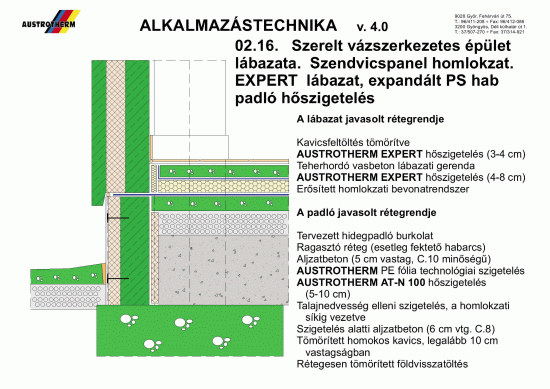

02.16. Szerelt vázszerkezetes épület lábazata. Szendvicspanel homlokzat. EXPERT lábazat, expandált PS hab padló hőszigetelés Austrotherm

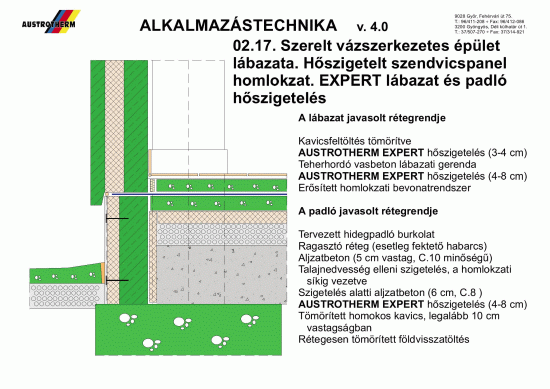

02.17. Szerelt vázszerkezetes épület lábazata. Hőszigetelt szendvicspanel homlokzat. EXPERT lábazat és padló hőszigetelés Austrotherm

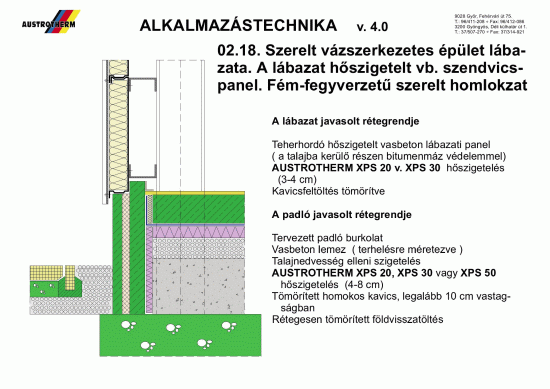

02.18. Szerelt vázszerkezetes épület lábazata. A lábazat hőszigetelt vb. szendvicspanel. Fém-fegyverzetű szerelt homlokzat Austrotherm

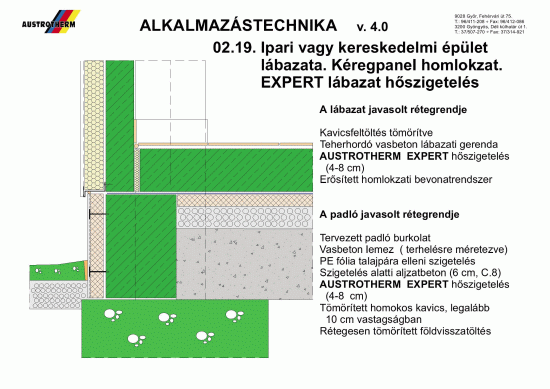

02.19. Ipari vagy kereskedelmi épület lábazata. Kéregpanel homlokzat. EXPERT lábazat hőszigetelés Austrotherm



Alápincézett épület
Külső teherhordó fal lábazata
PTH 44 HS + vékonyvakolat 2.1.1.a Wienerberger
PTH 44 HS + vékonyvakolat 2.1.1.b Wienerberger
PTH 44 HS + vékonyvakolat 2.1.1.c Wienerberger
PTH 44 HS + vékonyvakolat 2.1.1.d Wienerberger
PTH 38 HS + vékonyvakolat 2.1.2.a Wienerberger
PTH 38 HS + vékonyvakolat 2.1.2.b Wienerberger
PTH 38 HS + vékonyvakolat 2.1.2.c Wienerberger
PTH 38 HS + vékonyvakolat 2.1.2.d Wienerberger
PTH 30 HS + vékonyvakolat 2.1.3.a Wienerberger
PTH 30 HS + vékonyvakolat 2.1.3.b Wienerberger
PTH 30 HS + vékonyvakolat 2.1.3.c Wienerberger
PTH 30 HS + vékonyvakolat 2.1.3.d Wienerberger
PTH 38 N+F + vékonyvakolat 2.1.4.a Wienerberger
PTH 38 N+F + vékonyvakolat 2.1.4.b Wienerberger
PTH 38 N+F + vékonyvakolat 2.1.4.c Wienerberger
PTH 38 N+F + vékonyvakolat 2.1.4.d Wienerberger
PTH 30 N+F + téglaburkolat 2.1.5.a Wienerberger
PTH 30 N+F + téglaburkolat 2.1.5.b Wienerberger
PTH 30 N+F + téglaburkolat 2.1.5.c Wienerberger
PTH 30 N+F + téglaburkolat 2.1.5.d Wienerberger
PTH 25 N+F + téglaburkolat 2.1.6.a Wienerberger
PTH 25 N+F + téglaburkolat 2.1.6.b Wienerberger
PTH 25 N+F + téglaburkolat 2.1.6.c Wienerberger
PTH 25 N+F + téglaburkolat 2.1.6.d Wienerberger
PTH 30 HS + téglaburkolat 2.1.7.a Wienerberger
PTH 30 HS + téglaburkolat 2.1.7.b Wienerberger
PTH 30 HS + téglaburkolat 2.1.7.c Wienerberger
PTH 30 HS + téglaburkolat 2.1.7.d Wienerberger

Pincefal lábazat
Uni pincefal lábazat, alápincézett épületnél, temperált pincénél Leier
Zsalukő pincefal lábazat, alápincézett épületnél, fűtetlen pincénél Leier
02.31. Lábazati csomópont alápincézett épület esetén műkő lábazattal Xella
02.32. Lábazati csomópont fagyálló burkoló elemekkel, műkő párkánnyal, pinceablakon át Xella
02.33. Lábazati megoldás alápincézett épület esetén kent vízszigeteléssel E-gerendás födémmel Xella
01.02. Lábazati megoldás SILKA mészhomoktégla teherhordó falszerkezet SILKA burkoló előtétfallal - fűtetlen pince SILKA HML-300 NF+GT Xella
01.03. Lábazati megoldás YTONG teherhordó falszerkezet - fűtetlen pince SILKA HML-300 NF+GT, talajvíznyomás Xella
01.04. Lábazati megoldás YTONG teherhordó falszerkezet YTONG de födémpalló - fűtött pince YTONG P4-0,6 37,5 Xella
01.05 Lábazati megoldás YTONG teherhordó falszerkezet YTONG de födémpalló - fűtött pince YTONG P4-0,6 37,5 Xella
01.06. Erkély ajtó YTONG felmenő teherhordó falszerkezet - fűtetlen pince SILKA HML-300 NF+GT Xella

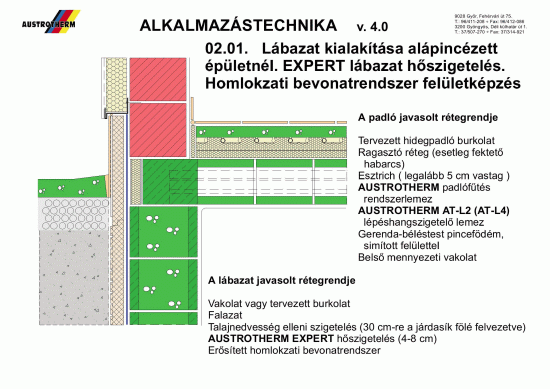

02.01. Lábazat kialakítása alápincézett épületnél. EXPERT lábazat hőszigetelés. Homlokzati bevonatrendszer felületképzés Austrotherm

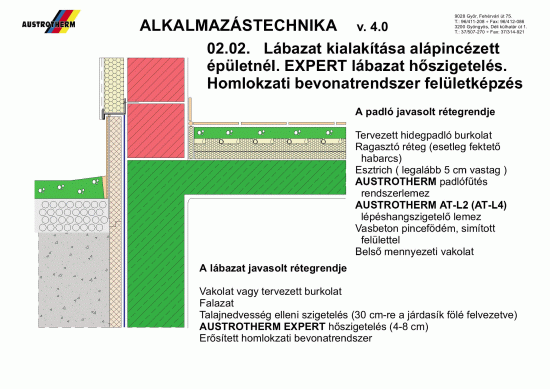

02.02. Lábazat kialakítása alápincézett épületnél. EXPERT lábazat hőszigetelés. Homlokzati bevonatrendszer felületképzés Austrotherm

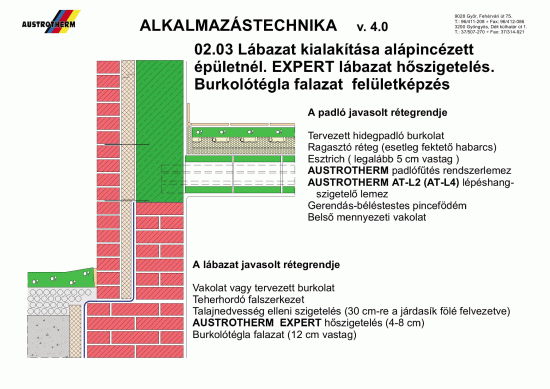

02.03 Lábazat kialakítása alápincézett épületnél. EXPERT lábazat hőszigetelés. Burkolótégla falazat felületképzés Austrotherm

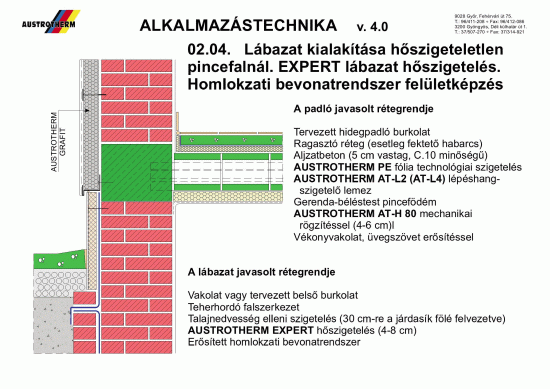

02.04. Lábazat kialakítása hőszigeteletlen pincefalnál. EXPERT lábazat hőszigetelés. Homlokzati bevonatrendszer felületképzés Austrotherm

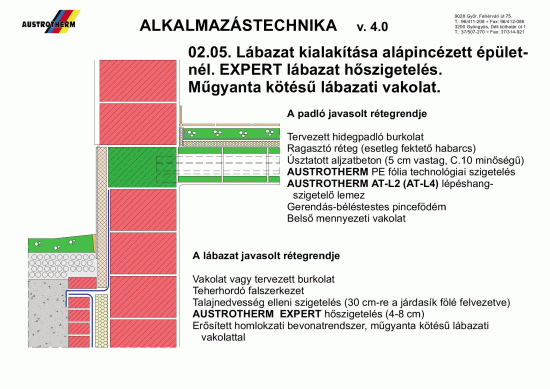

02.05. Lábazat kialakítása alápincézett épületn él. EXPERT lábazat hőszigetelés. Műgyanta kötésű lábazati vakolat Austrotherm

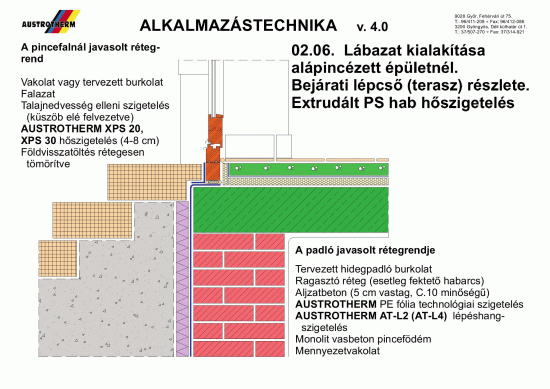

02.06. Lábazat kialakítása alápincézett épületnél. Bejárati lépcső (terasz) részlete. Extrudált PS hab hőszigetelés Austrotherm

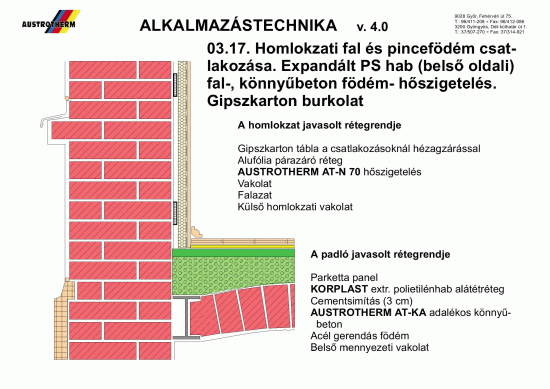

03.17. Homlokzati fal és pincefödém csatlakoz ása. Expandált PS hab (belső oldali) fal-, könnyűbeton födém- hőszigetelés. Gipszkarton burkolat Austrotherm
